¶ LAG (Windows Server)
LAG (Link Aggregation；リンクアグリゲーション) とは、複数の NIC (ネットワークインターフェイス）を並列に組み合わせ（集約）することで、帯域幅を増加させたり、冗長性を持たせたりする技術のことです。
NICチーミングとも呼びます。
¶ Windows Server での LAG の作成
¶ 環境

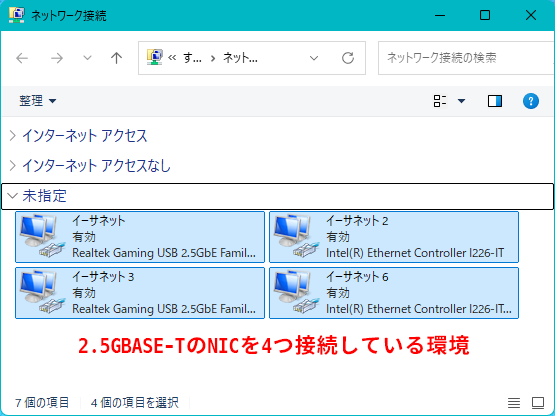

今回のサーバでは、2.5Gbps の NIC が 4本 挿さっている環境です。
¶ 設定手順
¶ サーバーマネージャー

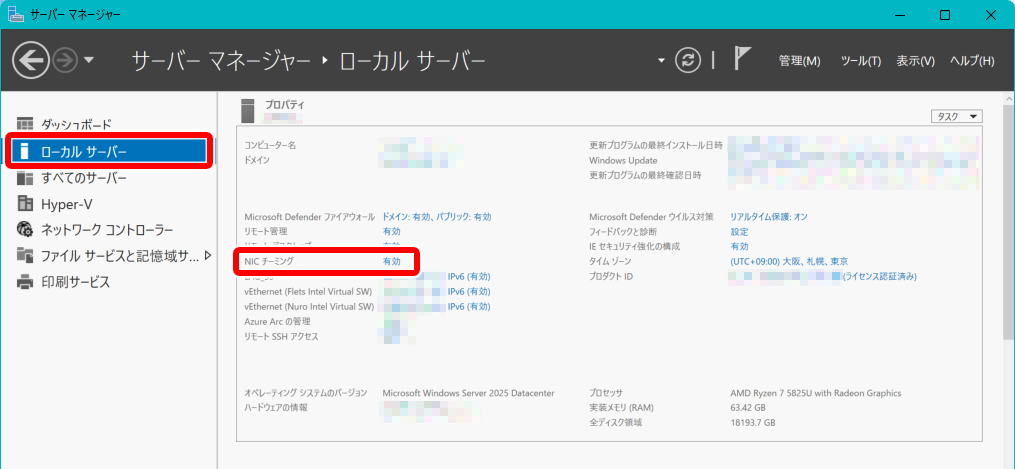

まず、「サーバーマネージャー」の「ローカルサーバー」の「プロパティ」エリアから、「NICチーミング」を選びます。
¶ NIC チーミング

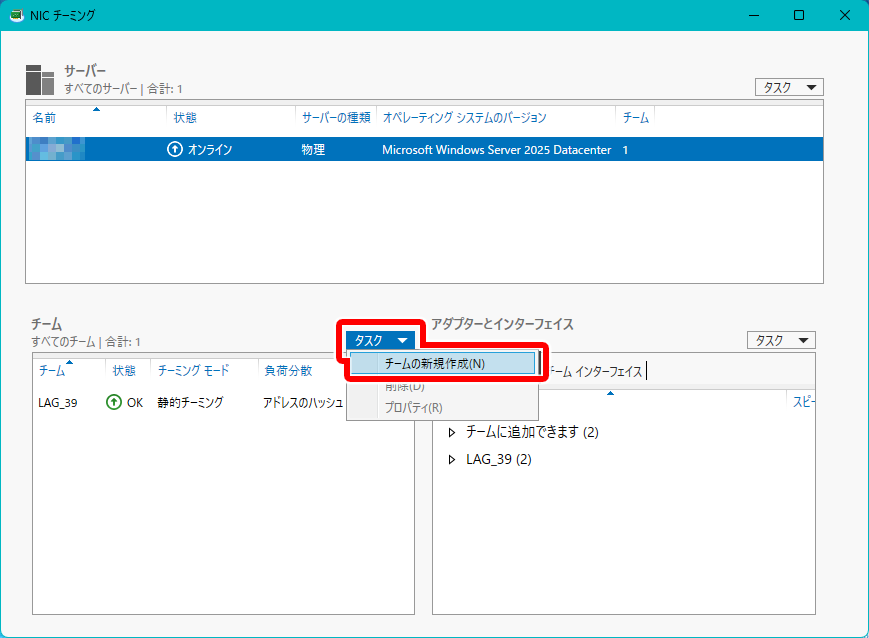

「NIC チーミング」ウィンドウが開くので、「チーム」エリアの「タスク」から、「チームの新規作成」を選びます。

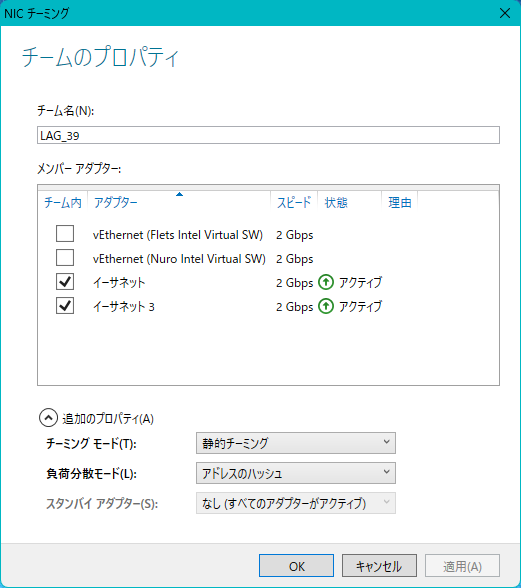

「チームのプロパティ」が出てきますので、「チーム名（LAGのインターフェイス名）」を決め、「メンバーアダプター（LAGでチーミングする複数のNIC」 を選び、「追加のプロパティから、「チーミングモード」や「負荷分散モード」、「スタンバイアダプター」を選びます。

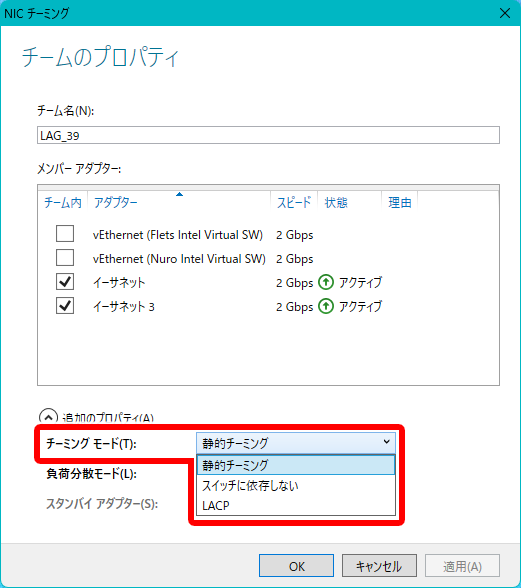

¶ チーミングモード
- 静的チーミング
いわゆる「静的リンクアグリゲーション」です。
対向の L2 SW 機器 などに依存し、対向 と Windows Server 間の相互で負荷分散を行います。
ですので、対向の SW 機器 などで、静的アグリゲーションの設定が必要となります。 - スイッチに依存しない (デフォルト)
対向の L2 SW 機器 などに依存せず、Windows Server 側だけで 冗長化 する設定です。
Windows Server からの 送信時 は、いずれか 1つ の NIC のみしか使われません。
Windows Server への 受信時 は、NIC の数だけ、分散されます。 - LACP
いわゆる IEEE 802.3ad, IEEE 802.1AX 規格の「動的リンクアグリゲーション」です。
対向の L2 SW 機器 などに依存し、対向 と Windows Server 間の相互で負荷分散を行います。
ですので、対向の SW 機器 などで、LDCP (Ling Aggregation Control Protocal) の設定が必要となります。

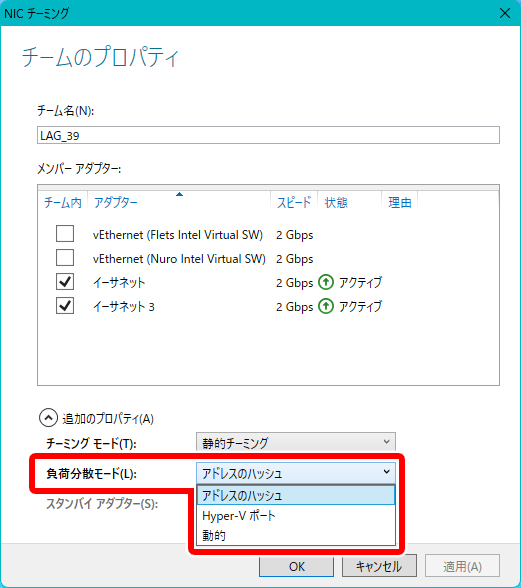

¶ 負荷分散モード
- アドレスのハッシュ
NIC の MAC アドレス、IP アドレス、TCP ポート番号などで、通信ポートを決定して、負荷分散を行います。 - Hyper-Vポート
Hyper-V の 仮想 NIC ごとに負荷分散を行います。 - 動的 (デフォルト)
各 NIC の負荷状態に応じて、動的に負荷分散を行います。
Windows Server からの 送信時 は、アドレスのハッシュモードが。Windows Server への 受信時 は、Hyper-Vモードで、負荷分散されます。
¶ スタンバイアダプター
デフォルトは、「なし（すべてのアダプターがアクティブ）」が選ばれています。
これを Active-Active といいます。
チーミング対象の NIC を 本番系 と 待機系 に分けて、障害発生時に自動的に待機系へ切り替える設定となります。
これを Active-Standby といいます。
¶ LAG を構成した NIC の設定

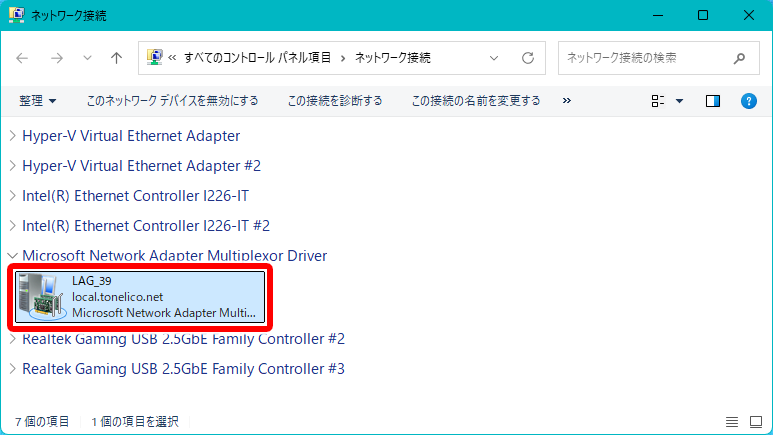

ncpa.cpl を開くと、LAG の NIC が作られていますので、IP アドレス や デフォルト GW、DNS などの設定を行います。

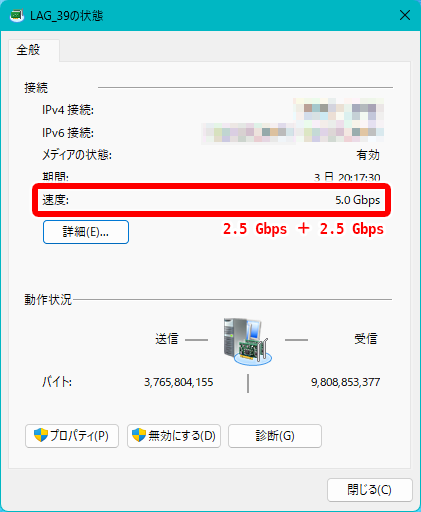

これで、Windows Server での LAG の作成が完了です。
{
